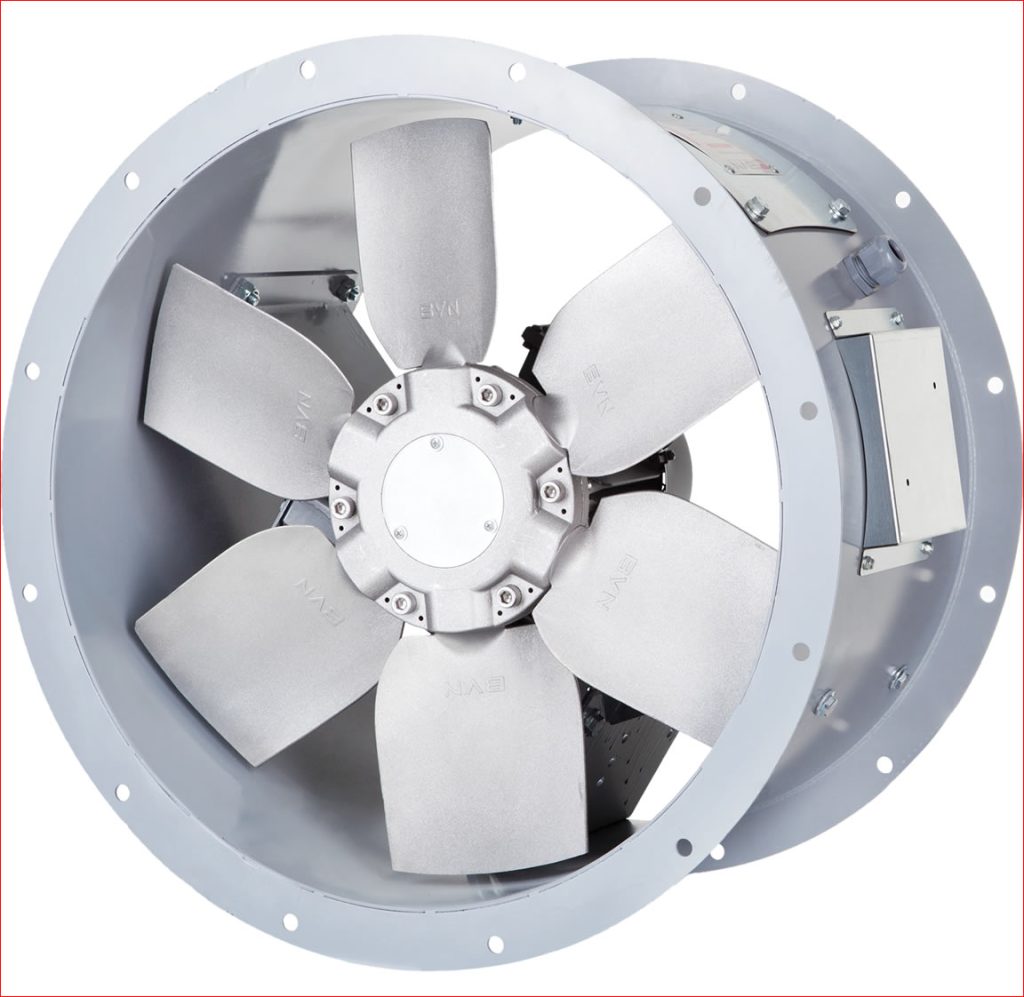

Ex Proof Fanlar

Ex proof fanlar modern endüstriyel tesislerde kullanılan havalandırma sistemleri, sıradan bir hava sirkülasyonu veya iklimlendirme aracından çok daha fazlasıdır. Bu sistemler; havaya karışan yanıcı gazları, patlayıcı tozları, solvent buharlarını ve zararlı kimyasal partikülleri ortamdan güvenle uzaklaştırarak tesis güvenliğinin adeta omurgasını oluşturur.

Tehlike potansiyeli yüksek çalışma alanlarında standart havalandırma ekipmanlarını kullanmak ise büyük bir güvenlik zafiyeti yaratır. Zira klasik bir elektrik motorunun çalışma esnasında üretebileceği ufak bir kıvılcım ya da aşırı yüzey sıcaklıkları, ortamdaki patlayıcı atmosferi anında ateşleyebilir.

İşte bu hayati riski tamamen ortadan kaldırmak amacıyla tasarlanan Ex-Proof fanlar, patlama risklerine karşı özel mühendislik süreçlerinden geçmiş, endüstriyel sahaların en kritik iş güvenliği donanımları olarak devreye girer.

Günümüzde Ex-Proof havalandırma sistemleri, petrokimya tesisleri, boya kabinleri, akü şarj odaları ve tahıl siloları gibi yüksek risk taşıyan pek çok kritik sahada yaygın olarak tercih edilmektedir.

Bu özel sistemler, yalnızca sağlam ve dayanıklı mekanik donanımlar olmanın çok ötesine geçerek; insan hayatını güvence altına alan, maksimum düzeyde tesis güvenliği sağlayan ve üretim sürekliliğini garanti eden stratejik mühendislik çözümleri olarak öne çıkmaktadır.

Ex Proof Nedir?

Sektörde sıkça karşımıza çıkan “Ex-Proof” ifadesi, İngilizce “Explosion Proof” tamlamasından türetilmiş olup, dilimizde “Patlamaya Karşı Korumalı” anlamına gelmektedir.

Ancak bu noktada gözden kaçırılmaması gereken çok önemli bir teknik detay vardır: Ex Proof fanların sistemi birincil amacı, dışarıda meydana gelebilecek büyük bir patlamanın yıkıcı etkisine karşı koymak veya bu patlamaya fiziksel olarak dayanmak değildir.

Bu sistemlerin asıl işlevi; cihazın kendi çalışması esnasında (örneğin motorun dönmesi, rölelerin kapanması) üretebileceği olası bir kıvılcımın, elektrik arkının veya yüksek devirde çalışan parçaların yaratabileceği aşırı ısınmanın, dış ortamda halihazırda bulunan o patlayıcı atmosferi (yanıcı gazlar veya patlayıcı tozlar) ateşlemesini kesin bir şekilde önlemektir. Kısacası, tehlikeyi dışarıdan içeriye değil; içeriden dışarıya yayılmadan kontrol altına almaktır.

Bir patlamanın meydana gelebilmesi için üç temel unsurun aynı anda bulunması gerekir:

Yanıcı madde (gaz, buhar veya toz)
Oksijen
Ateşleyici kaynak (kıvılcım veya yüksek sıcaklık)

Bu yapı “Patlama Üçgeni” olarak adlandırılır. Ex Proof fan sistemleri, bu üçgendeki ateşleyici faktörü ortadan kaldıracak şekilde tasarlanır. Böylece tehlikeli ortamlarda güvenli çalışma sağlanır.

Ex Proof Fanların Çalışma Prensibi

Bir Ex-Proof fan, çalışma sırasında kıvılcım oluşumunu, aşırı ısınmayı ve elektriksel ark riskini minimum seviyeye indirecek özel mühendislik çözümleriyle üretilir. Sistem içerisindeki tüm bileşenler, potansiyel patlama riskine karşı özel standartlara uygun şekilde tasarlanır.

Alev Sızdırmaz Gövde Teknolojisi

Ex Proof fanlar motorların en önemli özelliklerinden biri alev sızdırmaz gövde yapısıdır (Ex d). Motor içerisinde herhangi bir elektriksel ark veya küçük çaplı patlama oluşsa bile bu alev dış ortama ulaşamaz. Böylece çevrede bulunan yanıcı gaz veya tozların ateşlenmesi önlenmiş olur.

Artırılmış Emniyet Sistemleri

Bazı Ex Proof fanların sistemleride kullanılan Ex e koruma teknolojisi, motor içerisinde kıvılcım oluşma riskini azaltan özel izolasyon ve bağlantı elemanları içerir. Bu sistemler sayesinde elektriksel güvenlik seviyesi önemli ölçüde artırılır.

Kıvılcım Çıkarmayan Malzeme Teknolojileri

Standart fanlarda metal sürtünmesi sonucu oluşabilecek küçük bir kıvılcım bile patlayıcı ortamlarda büyük felaketlere yol açabilir. Bu nedenle Ex Proof fan üretiminde kullanılan malzemeler özel olarak seçilmektedir.

Kıvılcım Çıkarmayan Pervane Sistemleri

Ex Proof fan pervaneleri genellikle:

Alüminyum alaşımlar
Pirinç malzemeler
Antistatik kompozitler
Özel plastik alaşımlar

kullanılarak üretilir. Bu malzemeler sürtünme sırasında kıvılcım oluşturmaz.

Bakır ve Pirinç Sürtünme Çemberleri

Bazı yüksek mukavemetli fanlarda çelik pervane kullanılması gerekiyorsa, fan gövdesinin temas noktalarına bakır veya pirinç alaşımlı özel sürtünme bantları yerleştirilir. Böylece çelik-çelik temasından kaynaklanabilecek kıvılcım riski ortadan kaldırılır.

Antistatik Boya ve Kaplamalar

Statik elektrik birikimi de patlamalara neden olabilecek önemli faktörlerden biridir. Bu nedenle Ex-Proof fanların gövdelerinde özel antistatik boya sistemleri kullanılmaktadır.

ATEX Standartları ve Zon Sınıflandırması

Avrupa Birliği standartlarına göre patlayıcı ortamlar ATEX Direktifleri kapsamında belirli bölgelere ayrılmaktadır. Ex Proof fanları seçmeden önce ortamın risk sınıfı detaylı şekilde analiz edilmelidir.

Gaz ve Buhar Ortamları

Zone 0

Patlayıcı gazın sürekli bulunduğu alanlardır. Genellikle tank içleri gibi yüksek riskli bölgeleri kapsar.

Zone 1

Normal çalışma sırasında patlayıcı gaz oluşma ihtimali yüksek olan alanlardır. Ex Proof fanların en yoğun kullanıldığı bölgedir.

Zone 2

Patlayıcı gaz oluşma ihtimalinin düşük olduğu veya kısa süreli oluşabildiği alanlardır.

Toz Patlama Bölgeleri

Yanıcı toz bulunan ortamlarda ise:

Zone 20
Zone 21
Zone 22

sınıflandırmaları kullanılmaktadır. Özellikle un, şeker, kömür ve tahıl tozu bulunan tesislerde bu sınıflandırmalar büyük önem taşır.

Ex Proof Fanların Kullanım Alanları

Modern endüstride birçok tesis için Ex-Proof havalandırma sistemleri yasal zorunluluk haline gelmiştir.

Başlıca kullanım alanları şunlardır:

Petrokimya tesisleri
Rafineriler
Doğalgaz tesisleri
Akü şarj odaları
Kimya fabrikaları
Endüstriyel boya kabinleri
İlaç üretim tesisleri
Tahıl siloları
Un fabrikaları
Atık su arıtma tesisleri
Biyogaz üretim tesisleri

Özellikle hidrojen gazı oluşan akü şarj odalarında, tavanda biriken gazın güvenli şekilde tahliye edilebilmesi için Ex-Proof çatı fanları kullanılması zorunludur.

Ex Proof Fanlarda Elektrik ve Güvenlik Önlemleri

Bir Ex-Proof fanın güvenli çalışabilmesi için yalnızca cihazın kendisi değil, montaj ve elektrik altyapısı da özel standartlara uygun olmalıdır.

Zırhlı Kablo ve Ex-Proof Rakorlar

Elektrik bağlantılarında kullanılan kabloların fiziksel darbelere dayanıklı olması gerekir. Ayrıca kablo giriş noktalarında sızdırmaz Ex-Proof rakorlar kullanılmalıdır.

Topraklama Sistemleri

Statik elektrik birikmesini önlemek amacıyla tüm metal yüzeyler eksiksiz şekilde topraklanmalıdır. Çünkü statik elektrik, görünmeyen ancak ciddi risk oluşturan ateşleme kaynaklarından biridir.

Termistör Koruma Sistemleri

Motor sıcaklığını sürekli kontrol eden PTC termistör sistemleri, aşırı sıcaklık oluştuğunda motor enerjisini otomatik olarak keserek güvenlik sağlar.

Montaj ve Periyodik Bakım Süreçleri

Ex-Proof fan sistemlerinin bakım süreçleri standart havalandırma ekipmanlarından çok daha hassas yürütülmelidir. Çünkü yanlış bakım uygulamaları cihazın patlama koruma özelliğini tamamen ortadan kaldırabilir.

Bakım süreçlerinde:

Fan balans kontrolü,
Motor sıcaklık ölçümü,
Topraklama testi,
Filtre kontrolleri,
Contaların sızdırmazlık testi,
Elektrik bağlantılarının kontrolü

düzenli şekilde yapılmalıdır.

Ayrıca bakım işlemleri yalnızca ATEX eğitimli ve sertifikalı personeller tarafından gerçekleştirilmelidir. Kullanılan el aletlerinin bile kıvılcım çıkarmayan bronz veya özel alaşımlı ekipmanlardan seçilmesi gerekir.

Sonuç Olarak

Günümüzde yüksek riskli endüstriyel alanlarda kullanılan Ex Proof fanlar, yalnızca bir havalandırma ekipmanı değil; aynı zamanda hayati güvenlik sağlayan kritik mühendislik çözümleri olarak değerlendirilmektedir. Patlayıcı gazların, solvent buharlarının ve yanıcı tozların bulunduğu ortamlarda standart fan kullanımı büyük felaketlere yol açabileceğinden, doğru ATEX sertifikalı Ex-Proof sistemlerin seçilmesi zorunludur.

Doğru zon analizi, uygun fan kapasitesi, kaliteli montaj uygulamaları ve düzenli bakım süreçleri sayesinde Ex-Proof havalandırma sistemleri, hem insan hayatını hem de milyarlarca dolarlık endüstriyel yatırımları koruyan en önemli güvenlik katmanlarından biri olmaya devam etmektedir.
