Çatı fanları, modern mimari ve yapı teknolojilerinde iç mekan hava kalitesi (IAQ), sadece bir konfor unsuru değil, aynı zamanda sağlık, operasyonel verimlilik ve yangın güvenliği açısından kritik bir parametredir. Yapıların “akciğerleri” olarak nitelendirilen havalandırma sistemleri içerisinde, konumlandırıldıkları nokta itibarıyla en verimli sonuçları veren bileşenler çatı fanlarıdır. Özellikle geniş açıklıklı endüstriyel tesisler, lojistik merkezleri ve yoğun insan trafiğine sahip ticari alanlarda bu sistemler, pasif havalandırma yöntemlerinin yetersiz kaldığı noktalarda aktif ve kontrollü bir hava yönetimi sunar.

1. Çatı Tipi Fanların Çalışma Mekaniği ve Termodinamik Temelleri

Çatı tipi fanların temel çalışma prensibi, termodinamiğin en temel kurallarından biri olan “ısınan hava yükselir” (stack effect/baca etkisi) ilkesine dayanır. Yapı içerisindeki üretim süreçlerinden, insan faaliyetlerinden veya güneş radyasyonundan kaynaklanan ısı, çatı seviyesinde birikir.

• Negatif Basınç Oluşturma: Fanlar, iç ortamdaki havayı emerek dışarı tahliye ederken bina içerisinde kontrollü bir negatif basınç oluşturur. Bu durum, taze hava giriş noktalarından (menfezler veya pencereler) temiz havanın kendiliğinden içeri süzülmesini tetikler.
• Hava Debisi ve Statik Basınç Dengesi: Verimli bir tahliye için sadece fanın dönüş hızı değil, sistemin karşılaştığı statik direnci yenebilecek basınç kapasitesi de hesaplanmalıdır. Modern sistemlerde bu denge, CFD (Hesaplamalı Akışkanlar Dinamiği) analizleri ile optimize edilmektedir.

2. Yapısal Mukavemet ve Malzeme Teknolojisi

Dış ortamda, çatının en savunmasız noktasında bulunan bu cihazlar; UV ışınları, fırtına yükleri, korozyon ve aşırı sıcaklık farkları gibi zorlayıcı etkenlerle mücadele eder.

Çatı Fanları Malzeme Seçenekleri:

• Sıcak Daldırma Galvaniz: Korozyona karşı en yaygın koruma yöntemi olup, endüstriyel atmosferlerde uzun ömür sunar.
• Deniz Şartlarına Uygun Alüminyum: Kıyı bölgelerindeki tuz korozyonuna karşı hafif ve son derece dirençli bir alternatif oluşturur.
• Elektrostatik Toz Boya: Sadece estetik değil, aynı zamanda kimyasal aşınmaya karşı ek bir zırh görevi görür.
• Titreşim Sönümleyiciler: Fanın mekanik hareketinin bina konstrüksiyonuna zarar vermemesi ve iç mekanda yapısal gürültü oluşturmaması için yaylı veya kauçuk izolatörler kullanılır.

3. Teknik Sınıflandırma ve Uygulama Spesifikasyonları

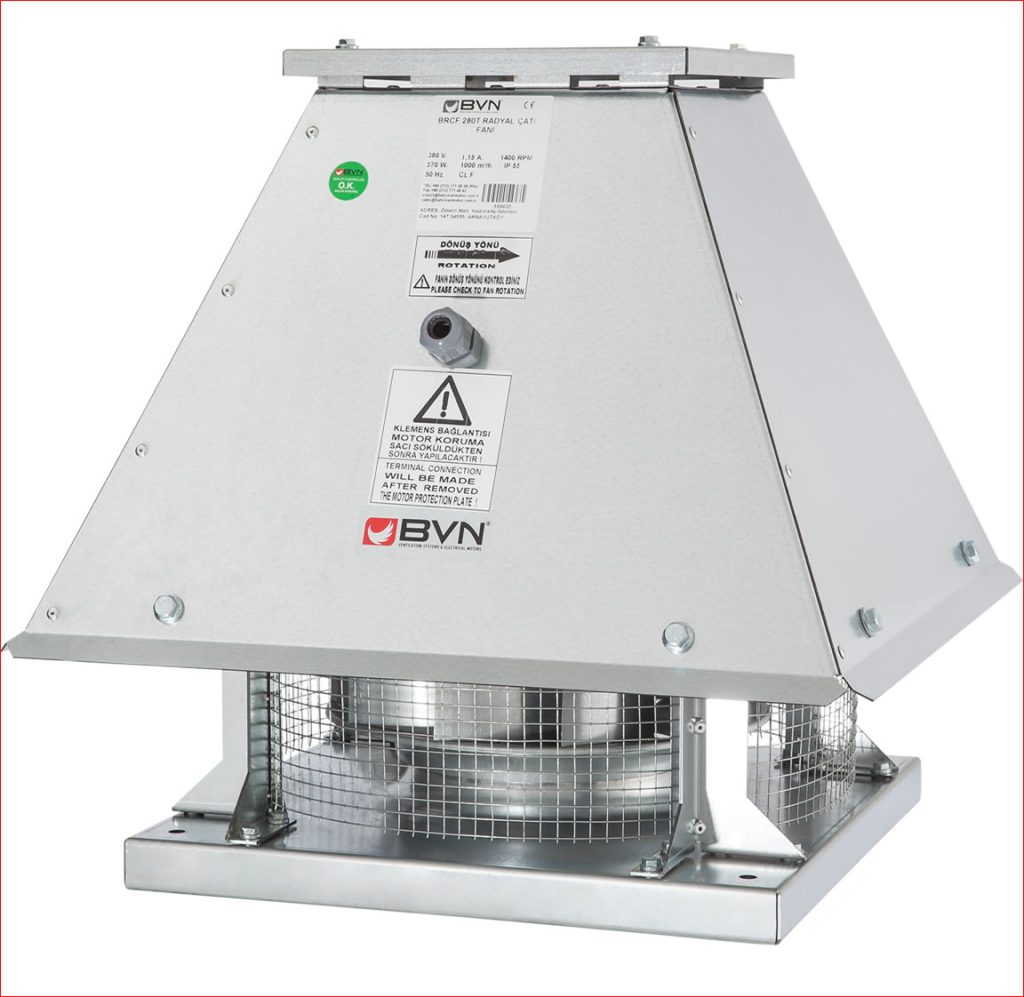

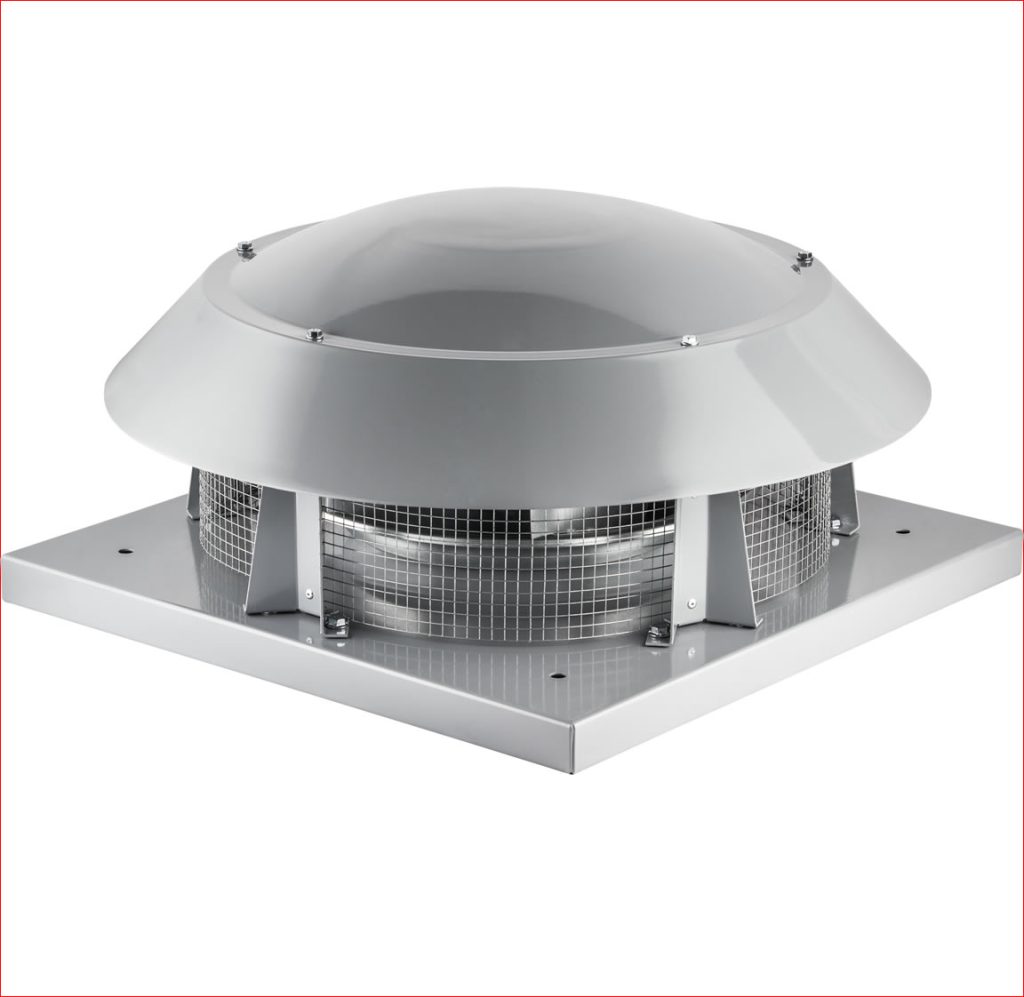

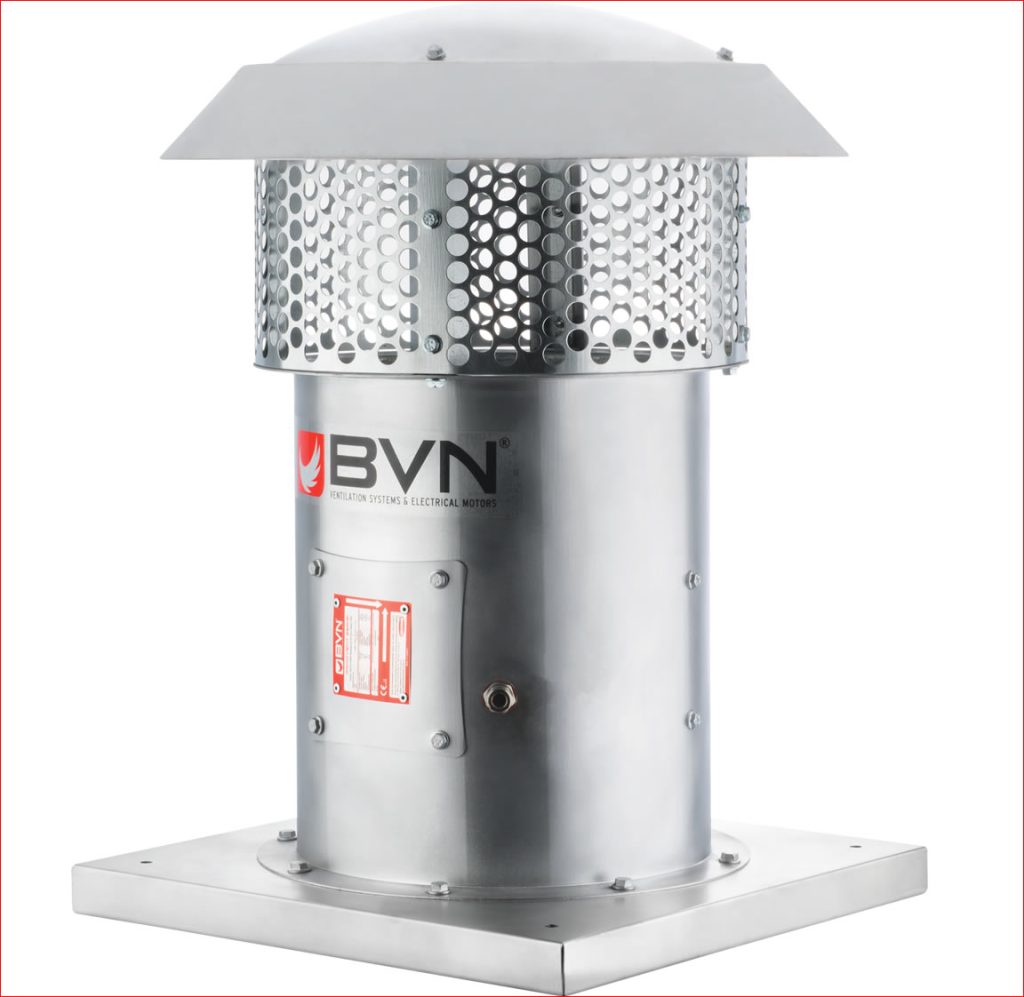

A. Yatay Atışlı Fanlar (Horizontal Discharge)

Havanın yanlara doğru tahliye edildiği bu modeller, havanın çok kirli veya yağlı olmadığı senaryolarda idealdir. Aerodinamik şapkaları sayesinde yağmur suyunun kanal içerisine girmesini engellerler.

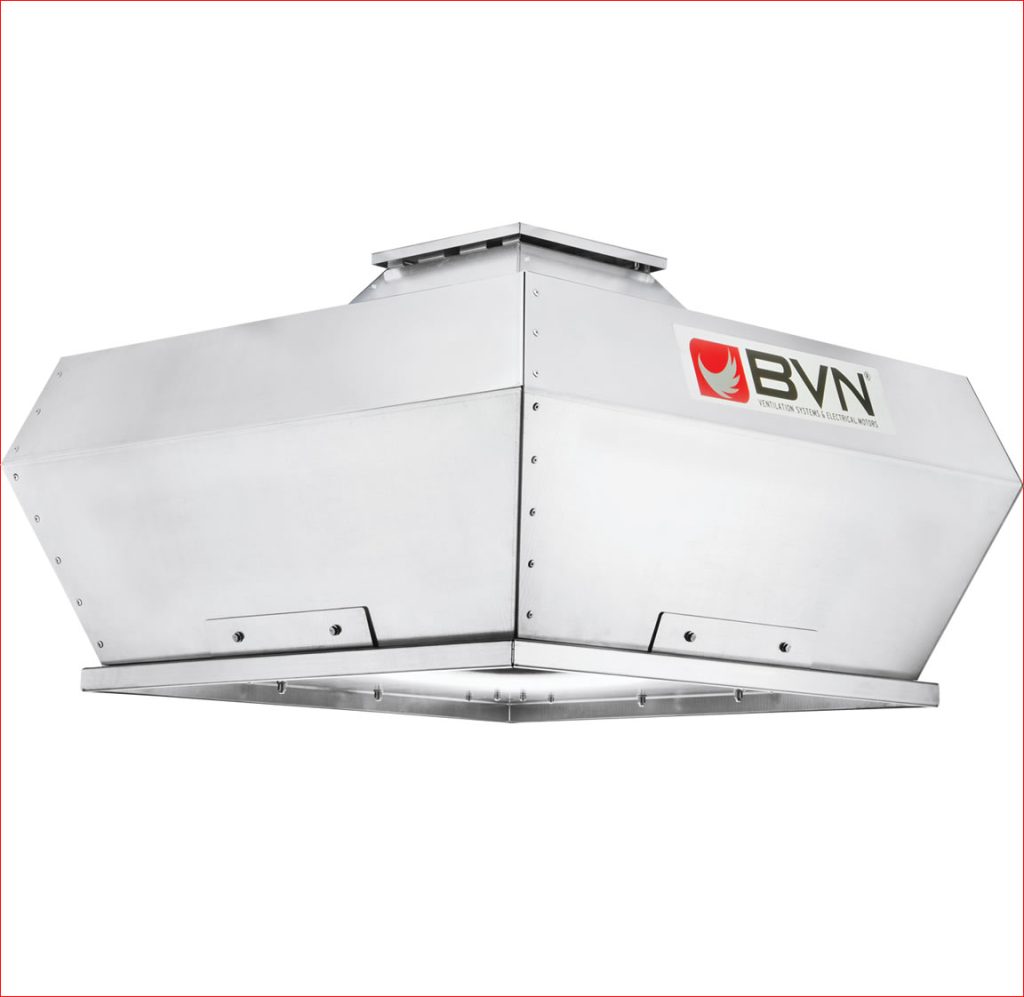

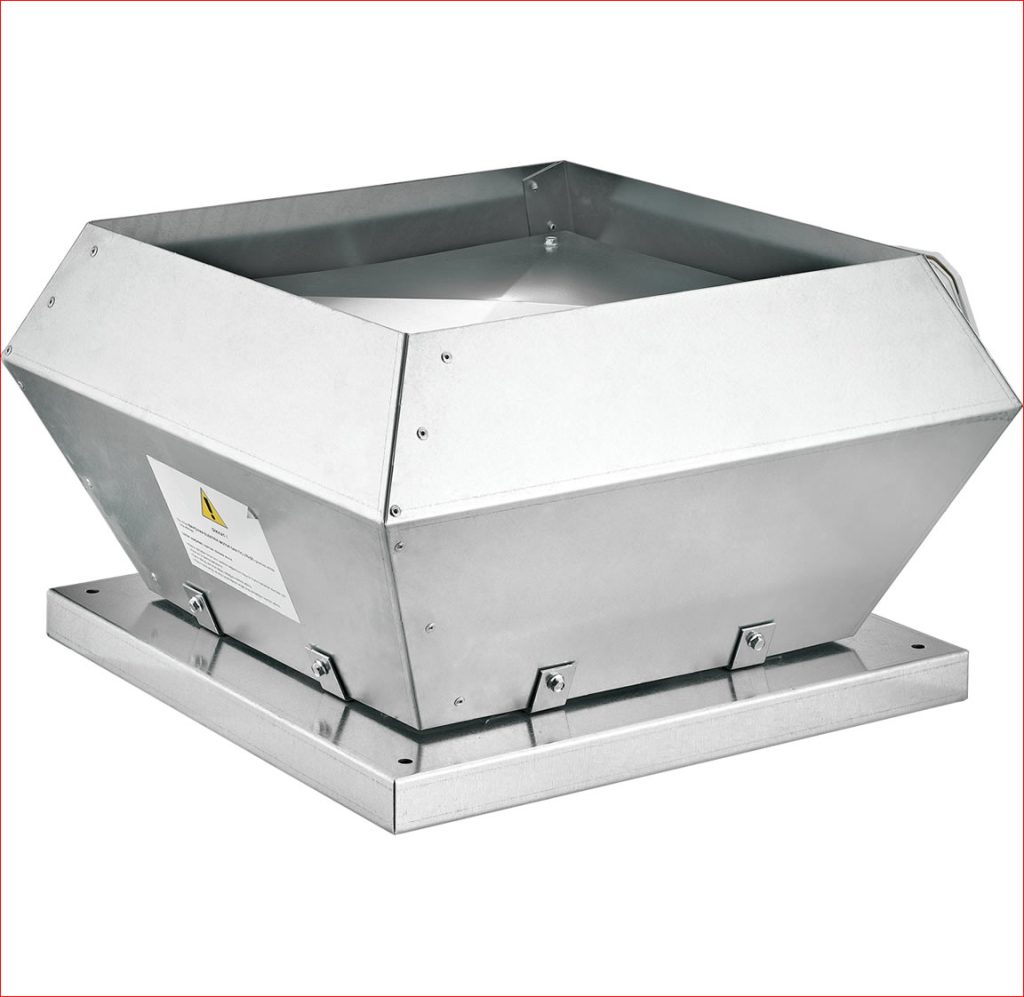

B. Dikey Atışlı Çatı Fanları (Vertical Discharge)

Bu modeller, kirli havayı yüksek bir hızla dikey olarak atmosfere fırlatır.

• Neden Dikey Atış? Tahliye edilen havanın (örneğin mutfak egzozu veya kimyasal gazlar) bina cephesine yapışmasını veya taze hava emiş noktalarından tekrar içeri girmesini engellemek için tercih edilir. Motor genellikle hava akışının dışında (out of airstream) konumlandırılarak korunur.

C. Mutfak Tipi (Yağlı Kanal) Çatı Fanları

Yüksek sıcaklık ve yoğun yağ buharına dayanacak şekilde tasarlanmıştır. Bu fanlarda biriken yağın tahliyesi için özel drenaj çıkışları bulunur.

4. Yangın Güvenliği: Yaşam Destek Sistemleri Olarak Fanlar

Yangın anında can kayıplarının %80’inden fazlası alevlerden değil, duman zehirlenmesinden kaynaklanmaktadır. Çatı tipi duman egzoz fanları, bu noktada bir “güvenlik supabı” görevi görür.

• Yüksek Sıcaklık Dayanımı: Bu fanlar, EN 12101-3 standardına uygun olarak test edilir. Yangın anında 300°C veya 400°C sıcaklıkta kesintisiz 2 saat boyunca çalışabilecek motor ve kanat yapısına sahiptirler.
• Görüş Alanı Sağlama: Dumanın tahliye edilmesi, itfaiye ekiplerinin yangın kaynağına ulaşmasını ve insanların kaçış yollarını görebilmesini sağlar.
• Flashover Engelleme: Çatıdan tahliye edilen sıcak gazlar, binanın iç sıcaklığının kritik seviyeye (flashover) ulaşmasını geciktirerek yapının çökme riskini azaltır.

5. Enerji Verimliliği ve Dijital Dönüşüm (EC Motor ve Akıllı Kontrol)

Geleneksel AC motorlar, tam yükte çalışmadıklarında verimliliklerini hızla kaybederler. Ancak günümüzün “Yeşil Bina” (LEED, BREEAM) standartları daha akıllı çözümler gerektirir.

• EC (Electronically Commutated) Motorlar: Dahili sürücüleri sayesinde %10 ile %100 hız aralığında dahi yüksek verimlilik sunarlar. AC motorlara oranla %30’a varan enerji tasarrufu sağlarlar.
• Talep Kontrollü Havalandırma (DCV): Binadaki CO2 sensörleri veya sıcaklık sensörlerinden gelen veriye göre fan hızı anlık olarak değişir. Bina boşken fanlar minimum devirde çalışarak gereksiz enerji sarfiyatını ve ısı kaybını önler.
• BMS Entegrasyonu: Fanların çalışma durumu, arıza sinyalleri ve enerji tüketimleri Bina Yönetim Sistemleri üzerinden uzaktan takip edilebilir.

6. Montaj, Akustik Performans ve Bakım Protokolleri

Hatalı bir montaj, dünyanın en kaliteli fanını bile verimsiz ve gürültülü bir cihaza dönüştürebilir.

• Akustik Çözümler: Özellikle kütüphane, hastane veya ofis projelerinde fanın girişine ve çıkışına susturucu (silencer) eklenmelidir.
• Sızdırmazlık (Kaide Montajı): Fanın oturduğu “kaide” (curb) bölgesinin su ve ısı yalıtımı, çatı ömrü için kritiktir.
• Periyodik Bakım: Kanatların üzerindeki toz ve yağ birikintileri zamanla balans bozukluğuna yol açar. Bu da rulmanların aşınmasına ve motorun yanmasına sebep olur. Yılda en az iki kez mekanik ve elektriksel kontrollerin yapılması sistem ömrünü %50’ye kadar uzatabilir.

Sonuç Olarak

Çatı tipi fanlar, basit birer tahliye cihazı olmanın ötesine geçerek; enerji yönetim merkezleri ve hayat kurtaran güvenlik ekipmanları haline gelmiştir. Karbon ayak izini azaltma hedefleri ve sıkılaşan yangın yönetmelikleri doğrultusunda, bu sistemlerin seçimi mühendislik hesaplarına dayanmalı ve mutlaka sertifikalı ürünler tercih edilmelidir. Gelecekte, güneş enerjisiyle entegre çalışan hibrit çatı fanlarının ve yapay zeka destekli kestirimci bakım sistemlerinin endüstride standart haline gelmesi kaçınılmazdır.
